trailpulse wide+

Gerät Installation

Installieren Sie trailpulse in fünf klaren Schritten von der Positionierung bis zur Kalibrierung.

SCHRITT 01

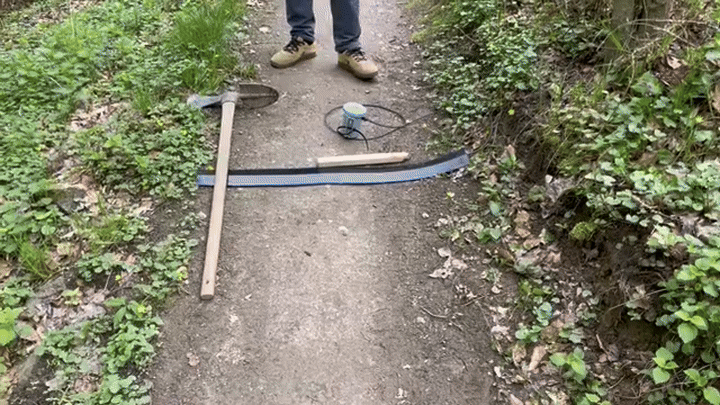

Positionieren

0,5–1 m Steilgelände 0,5 m Zone 50 cm Kabel mitplanen

Der empfohlene Abstand zwischen den Matten beträgt 0,5 bis 1 m. In steilem Gelände sollte der Abstand eher bei 0,5 m liegen. Sind Personen sehr schnell unterwegs, empfiehlt sich ein Abstand von etwa 0,8 bis 1 m. Die Matte erfasst Tritte etwa 20 cm vor und nach der Matte, sodass die gesamte Erfassungszone bis zu 50 cm beträgt. Gehen Sie die Zone mehrmals ab und prüfen Sie, ob jeder Durchgang zuverlässig erkannt wird. Beachten Sie die Kabelführung beim Verlegen der Matten von Anfang an.

Tipp: Erst weiterarbeiten, wenn die Erkennung stabil ist; Sensoreinheit, Kabeltrasse und Verteilerposition grob mitplanen.

Positionieren

SCHRITT 02

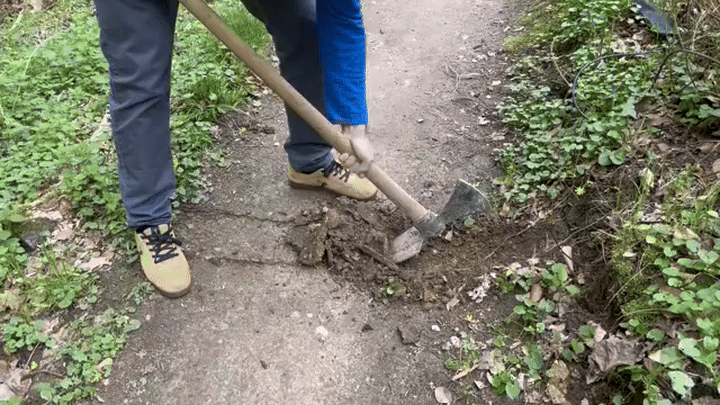

Markieren & Graben

3-5 cm tief Ca. bündig Kein Aufschwingen Kabeleinlässe

Sobald die optimale Position gefunden ist, markieren Sie den Umriss jeder Matte. Entfernen Sie die Matten und befreien Sie die Installationszone von Wurzeln, Steinen und losem Material. Graben Sie eine flache Vertiefung, sodass die Mattenoberfläche ca. bündig mit dem umliegenden Weg abschließt. Legen Sie die Matten in die Vertiefung ein und prüfen Sie den Sitz. Die Matte sollte nicht aufschwingen. Graben Sie zugleich die Einlässe für die Kabelführungen und Verteilerboxen.

Tipp: Vermeiden Sie erhöhte Kanten, die zur Stolperfalle werden könnten; Wurzeln und lose Steine vor dem Einlegen entfernen.

Markieren & Graben

SCHRITT 03

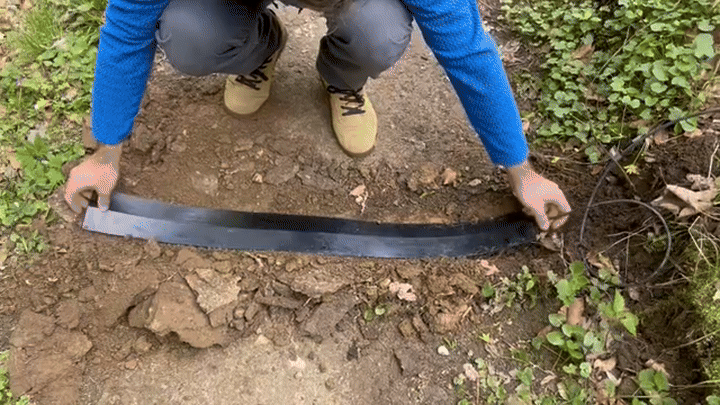

Vergraben

Kabeltrasse Wegmitte Spalt planen

Legen Sie die Kabel unter die Matte und führen Sie sie in der Wegmitte. Für die Kabelführung darf ein schmaler Spalt bzw. eine Rille vorgesehen werden — dieser wird beim Verfüllen und Verdichten wieder fachgerecht geschlossen.

Tipp: Kabel knickfrei legen und so verlegen, dass sie beim Verdichten nicht gequetscht werden.

Vergraben

SCHRITT 04

Verdichten

Kein loses Material Kein Aufschwingen Erosion

Verdichten Sie das Füllmaterial im Sensorbereich sorgfältig, sodass möglichst kein loses Material mehr vorhanden ist. Eine gute Verdichtung des Bodens verhindert Aufschwingen, verlängert die Lebensdauer des Geräts und reduziert starke Erosion. Das Füllmaterial über der Matte kann beim Einbau leicht überhöht sein, da sich die Erde im Laufe der Zeit setzt.

Tipp: Überprüfen Sie die Kabelführung vor der endgültigen Verdichtung; danach nochmals durchgehen und das Verhalten prüfen.

Verdichten

SCHRITT 05

Kalibrieren mit der Installer-App

Bluefy iOS Chrome Android Abschlussbericht

Starten Sie die Kalibrierung in der Installer-App: auf iOS via Bluefy, auf Android im Chrome Browser. Führen Sie mehrere Testläufe durch und speichern Sie den Installationsbericht.

Tipp: Dokumentieren Sie den finalen Test vor Ort inklusive Geräte-ID.

✓ iOS: Bluefy Browser öffnen
✓ Android: Chrome Browser öffnen
✓ Installer starten und Gerät verbinden
✓ Mehrere Testdurchgänge durchführen
✓ Installationsbericht speichern

Installer-App

Einrichtung starten

Legen Sie im Trailpulse-Dashboard Gerät und Projekt fest und starten Sie den Installationsflow. Für die Installer-Webapp im Feld: iOS mit dem Browser Bluefy, Android mit Chrome — Bluetooth und Standortberechtigung bereithalten.

Zur Geräte-Einrichtung
